Trung Tâm Gia Công Tiện

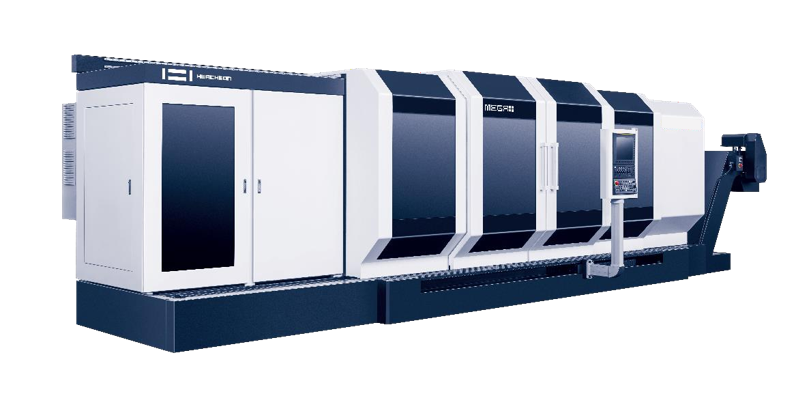

MEGA+ 100
Được thiết kế cho gia công hạng nặng, MEGA+ Series mang đến độ cứng vững vượt trội khi gia công các chi tiết đường kính lớn như ống thép, trục chính và các chi tiết phục vụ ngành đóng tàu, điện gió và hàng không vũ trụ. Dòng máy không chỉ đảm bảo khả năng cắt gọt mạnh mẽ mà còn tối ưu hóa sự thuận tiện và an toàn cho người vận hành.
Những đặc điểm chính
Cấu trúc cơ học độ cứng cao
Cấu trúc tích hợp với bàn máy và chân cho phép vận hành gia công thô cứng. Đường dẫn hướng rộng, được đánh bóng chính xác và thiết kế bàn máy độc đáo giúp hấp thụ rung động tuyệt vời và đảm bảo bề mặt nhẵn và độ chính xác cao trong quá trình gia công thô cứng.

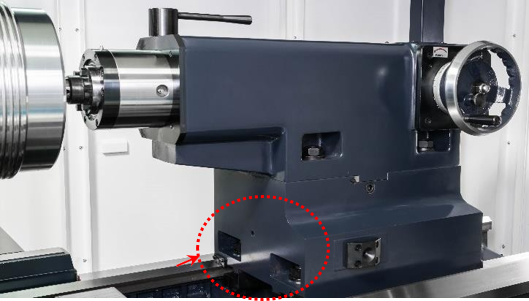

Ụ hiệu suất cao
Mang lại sự gia công chính xác thông qua sự hỗ trợ ổn định của phôi trục dài.
Thông số kỹ thuật
|
Thông số |
Đơn vị |
MEGA+100 |
|
Đường kính tiện qua băng |
mm |
Ø1,080 |
|
Đường kính tiện qua bàn xe dao |
mm |
Ø720 |
|
Chiều dài chống tâm |
mm |
3,000 / 4,000 / 5,000 / 6,000 |
|
Mũi trục chính |
ASA |
A2-15/ A2-20 |
|
Đường kính thông nòng |
mm |
Ø200 |
|
Cấp động cơ |
cấp |
Auto 3 steps |
|
Tốc độ trục chính |
vòng/phút |
5~750(Ø155)/ 5~650( Ø255)/ 5~400 ( Ø320) |
|
Hành trình trục (X / Z) |
mm |
360 / 1,900 (2,900) |
|
Tốc độ không tải trục (X / Z) |
mm/phút |
6,000 / 6,000 |
|
Loại đầu phay / Số dao |
- / cái |
H4 / 4 |
|
Đường kính đầu chống tâm / Hành trình chống tâm |
mm |
Ø200/ 260 |
|
Công suất trục chính |
kW |
F: 22 / 18.5 S: 23 / 18.5 |
|
Bề rộng băng máy (Loại băng máy) |
mm |
700 (1 bed, 2 ways) |
|
Chiều dài băng máy |
mm |
5,410 / 6,410 / 7,410 / 8,410 |
|
Hệ điều khiển |
FANUC 0i-TF Plus / SIEMENS-828D |
|
