Trung Tâm Gia Công Tiện

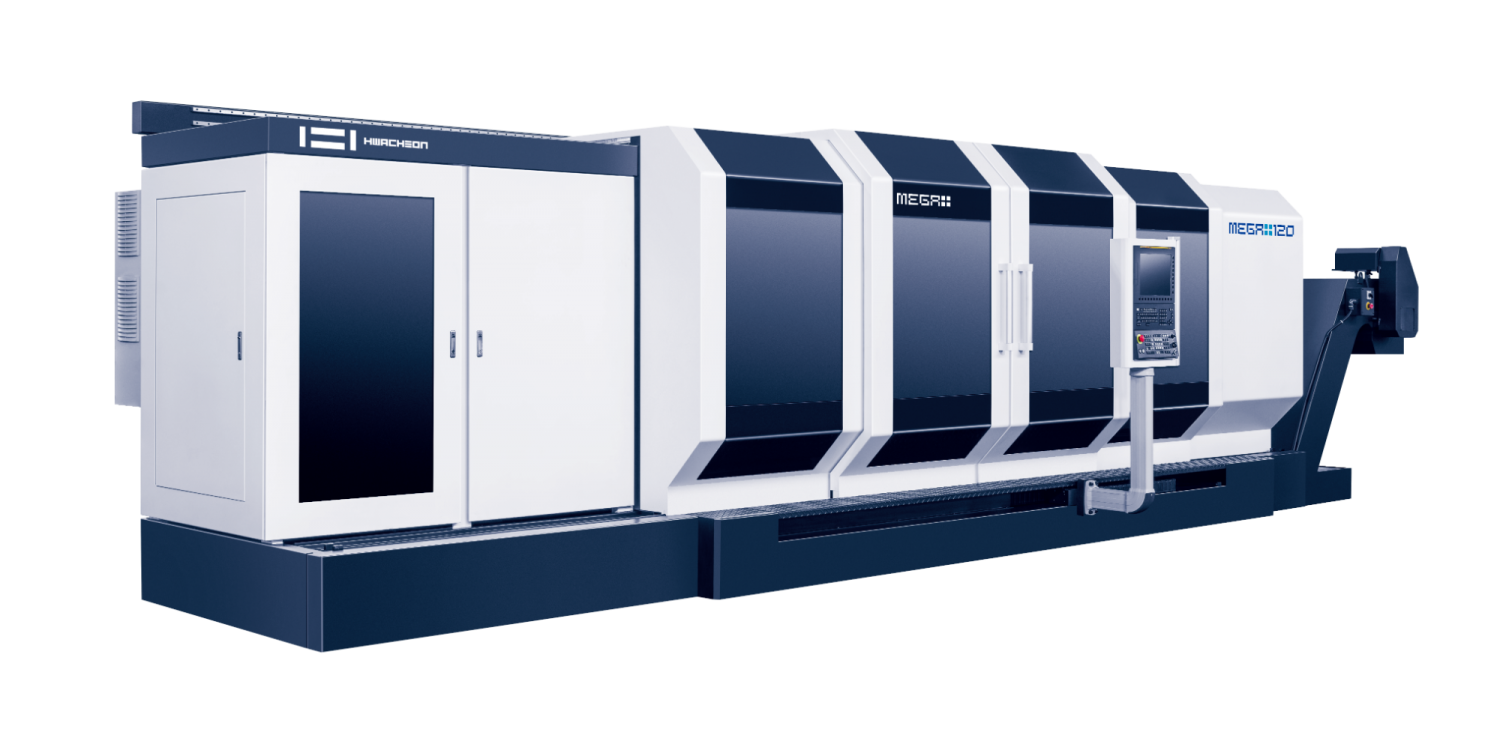

MEGA+ 120
MEGA+120 là máy tiện CNC băng phẳng hạng nặng với kết cấu bệ máy liền khối có độ cứng vững cao, khả năng giảm rung hiệu quả và trục chính công suất lớn. Máy mang lại hiệu suất gia công ổn định, độ chính xác cao và đáp ứng các tiêu chuẩn an toàn KCs, CE.
Những đặc điểm chính
Cấu trúc cơ học độ cứng cao
Cấu trúc tích hợp với bàn máy và chân cho phép vận hành gia công thô cứng. Đường dẫn hướng rộng, được đánh bóng chính xác và thiết kế bàn máy độc đáo giúp hấp thụ độ rung tuyệt vời và đảm bảo bề mặt nhẵn và độ chính xác cao trong quá trình gia công thô cứng.
Ụ chống tâm hiệu suất cao
Nó mang lại sự gia công chính xác thông qua sự hỗ trợ ổn định của phôi trục dài.
Thông số kỹ thuật
|
Thông số |
Đơn vị |
MEGA+120 |
|
Đường kính tiện qua băng |
mm |
Ø1,200 |
|
Đường kính tiện qua bàn xe dao |
mm |
Ø840 |
|
Chiều dài chống tâm |
mm |
3,000 / 4,000 / 5,000 / 6,000 |
|
Mũi trục chính |
ASA |
A2-15 (Ø155, Ø255) / A2-20 (Ø320) |
|
Đường kính thông nòng |
mm |
Ø155 / Ø255 / Ø320 |
|
Cấp động cơ |
bước |
Auto 3 steps |
|
Tốc độ trục chính |
vòng/phút |
5~650 (Ø255) 5~400 (Ø320) |
|
Hành trình trục (X / Z) |
mm |
625 / 3,000 (4,000 / 5,000 / 6,000) |
|
Tốc độ không tải trục (X / Z) |
mm/phút |
6,000 / 6,000 6,000 / 5,000 |
|
Loại đầu phay / Số dao |
- / cái |
H4 / 4 |
|
Đường kính đầu chống tâm / Hành trình chống tâm |
mm |
Ø200 / 260 |
|
Công suất trục chính |
kW |
F: 45 / 37 (S: 55.5 / 37) |
|
Bề rộng băng máy (Loại băng máy) |
mm |
700 (1 bed, 2 ways) |
|
Chiều dài băng máy |
mm |
5,410 (6,410 / 7,410 / 8,410) |
|
Hệ điều khiển |
FANUC Oi-TF Plus (SIEMENS-828D) |
|
