Trung Tâm Gia Công Tiện

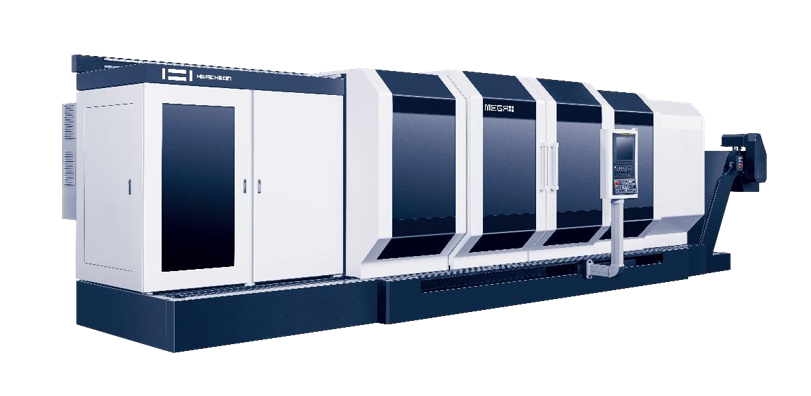

MEGA+140
MEGA+ Series đặc biệt phù hợp cho gia công các chi tiết kích thước lớn như ống công nghiệp, trục chính, các chi tiết trong ngành đóng tàu, năng lượng gió và hàng không vũ trụ. Với khả năng cắt gọt hạng nặng vượt trội cùng điều kiện vận hành thuận tiện, dòng máy này đáp ứng hiệu quả các yêu cầu gia công có độ chính xác và độ ổn định cao.
Những đặc điểm chính
Cấu trúc trục chính
Hệ thống truyền bánh răng cho phép gia công mômen xoắn cao ở tốc độ thấp và cả gia công tốc độ cao. Hộp số và động cơ trục chính được tách biệt khỏi trục chính để mang lại hiệu suất gia công ổn định bằng cách giảm thiểu sự truyền nhiệt và rung.

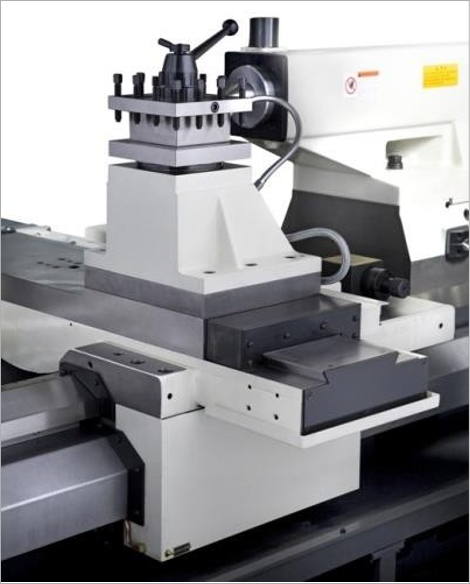

Cấu trúc ổn định và độ cứng cao
Đường dẫn hướng rộng, được đánh bóng chính xác và thiết kế bàn máy độc đáo giúp hấp thụ rung tuyệt vời và đảm bảo bề mặt nhẵn và độ chính xác cao trong quá trình gia công thô cứng.
Thông số kỹ thuật
|
Thông số |
Đơn vị |
MEGA+140 |
|
Đường kính tiện qua băng |
mm |
Ø1,400 |
|
Đường kính tiện qua bàn xe dao |
mm |
Ø1,030 |
|
Mũi trục chính |
ASA |
A2-15 (Ø155, Ø255) / |
|
Đường kính thông nòng |
mm |
Ø155 / Ø255 / Ø320 |
|
Cấp động cơ |
bước |
Auto 3 steps |
|
Tốc độ trục chính |
vòng/phút |
5 ~ 750 /5 ~ 650 / 5~400 |
|
Hành trình trục (X / Z) |
mm |
730 / 3,000 (4,000 / 5,000 / 6,000 / 8,000 / 10,000) |
|
Tốc độ không tải trục (X / Z) |
mm/phút |
6,000 / 6,000 [6,000 / 5,000] |
|
Loại đầu phay / Số dao |
- / cái |
H4 / 4 |
|
Công suất trục chính |
kW |
S: 55.5 / 37 F: 45 / 37 |
|
Độ rộng băng máy (Loại băng máy) |
mm |
810 (1bed, 2ways) |
|
Chiều dài băng máy |
mm |
5,670 (6,670 / 7,670 / 8,670 / 9,670 / 10,670 / 12,670) |
|
Hệ điều khiển |
- |
FANUC 0i- TF Plus (SIEMENS-828D) |
